Li-ion piller için Düşük Voltaj Gösterge Devresi - led,transistor,res,diode

Devre


Bu devre Eylül ayından itibaren 2114  defa ziyaret edilmiştir.

Video






Açıklama

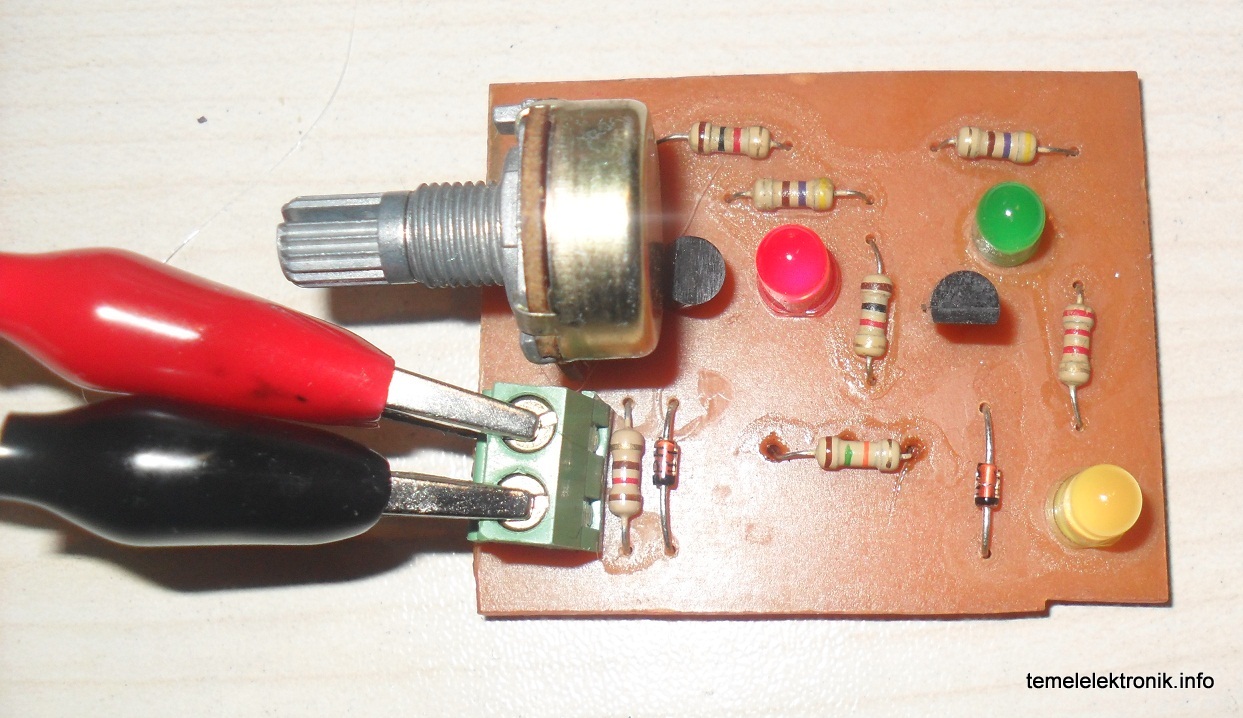

Devre Dolu halde 4.2 Volt olan Li-ion pillerin gerilimi 3.6-3.7 Volt'un altına düştüğünde kırmızı led''i yakarak Pilin şarj edilmesi gerektiğini gösteriyor. Devre yapıldıktan sonra potansiyometre ile kalibrasyon yapılması gerekiyor. Kalibrasyon işleminde devre uçlarına  3.7 Volt verilecek ve Yeşil ledin yanması sağlanacak.
 Yeşil led yandıktan sonra potansiyometre diğer yöne yavaş yavaş döndürülecek ve kırmızı led yanar yanmaz pot sabit bırakılacak.
 böyle yapıldığında devremize 3.7 Voltun altında gerilim geldiği zaman Kırmızı led yanacak, üstünde gerilim geldiği zaman yeşil led yanacak.
Devrenin Baskı devre dosyası ektedir
Yukardaki devrenin orjinali 10mA civarında akım çekiyor. Bu akımı azaltmak için devrede biraz değişiklik yaptım. Yeni  devrenin güç tüketimi 2,6 miliAmper le 2,3 miliAmper arasında değişiyor.
