TDA7294 100 Watt Amfi(Yeni) - tda7294

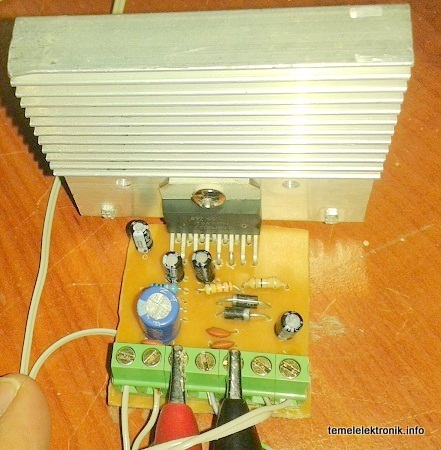

Devre


Bu devre Eylül ayından itibaren 3058  defa ziyaret edilmiştir.

Video

Açıklama

Devre yapımı çok kolay bir devre iyi bir güç kaynağıyla beslendiği zaman çok ta güzel ses veriyor ancak bir sorun var ki o da simetrik kaynak istemesi. Eğer elinizde simetrik kaynağınız varsa yapmanızı tavsiye ederim. Entegreside pahalı bir entegre değil.
Kaynak:http://www.temrinler.com/?p=437


Malzeme Listesi


TDA 7294 + Soğutucu

330?

2x22k?

8,2k?

1?

10k?

3x100nf

2x10uf

2x22uf

470nf

2×2’li PCB klemens

3’lü PCB klemens

2x1N4007

5cmx5cm bakır plaket

Download

TDA7294v2.rar
